Descrição:

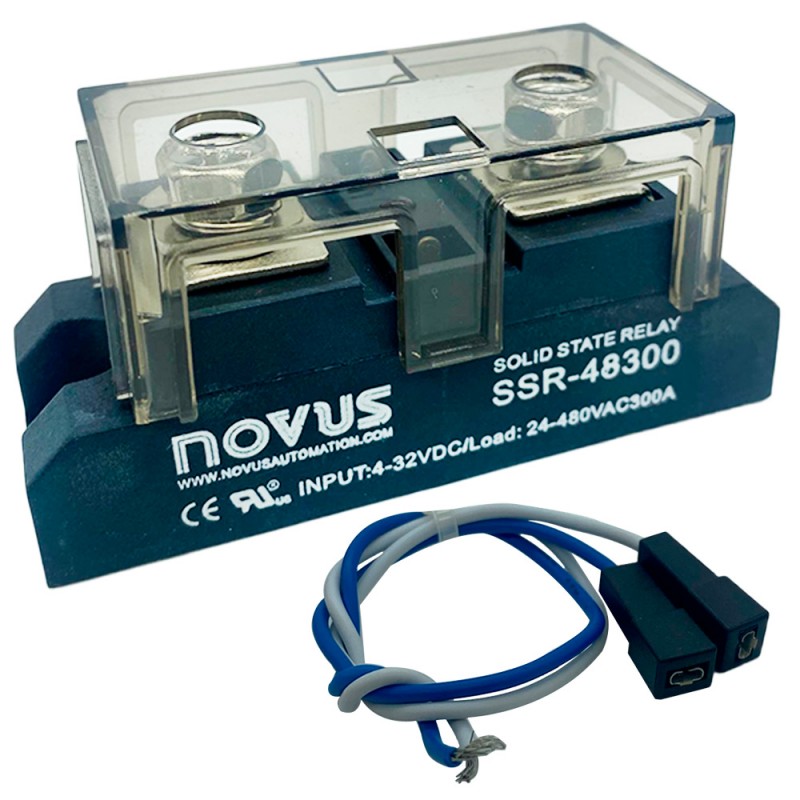

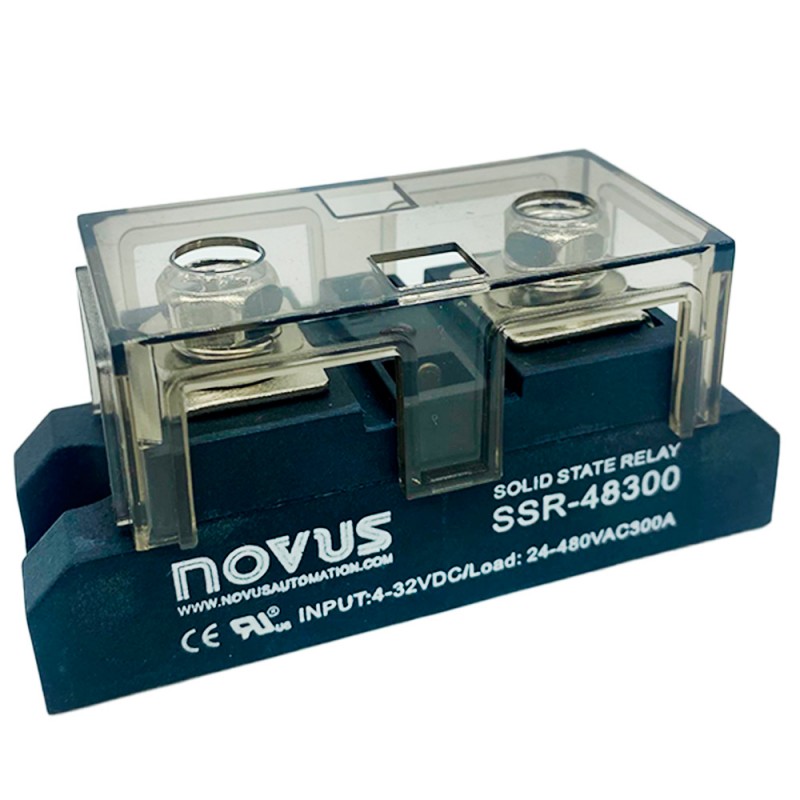

- Os Relés de Estado Sólido são dispositivos eletrônicos usados no acionamento de cargas resistivas e indutivas com inúmeras vantagens sobre os convencionais relés eletromecânicos. Um sinal de comando (INPUT) determina o acionamento da carga conectada os terminais de saída (OUTPUT) sem ruído elétrico, faiscamento ou desgaste mecânico.
- Possui circuito proteção do tiristor interno (Snubber). Sistema Zero Crossing, que liga em zero Volt, desliga em zero Ampére. Possui ainda isolação ótica entre INPUT e OUTPUT e sinalizador luminoso (LED) indicador de estado ligado ou desligado.
- Ao receber um sinal de comando em seus terminais de entrada (input), o SSR conduz (liga) e alimenta a carga. A condução acontece efetivamente na próxima passagem por zero da tensão de rede. No desligamento acontece o mesmo. O sinal de comando é retirado, porém o SSR somente bloqueia (desliga) na próxima passagem por zero.

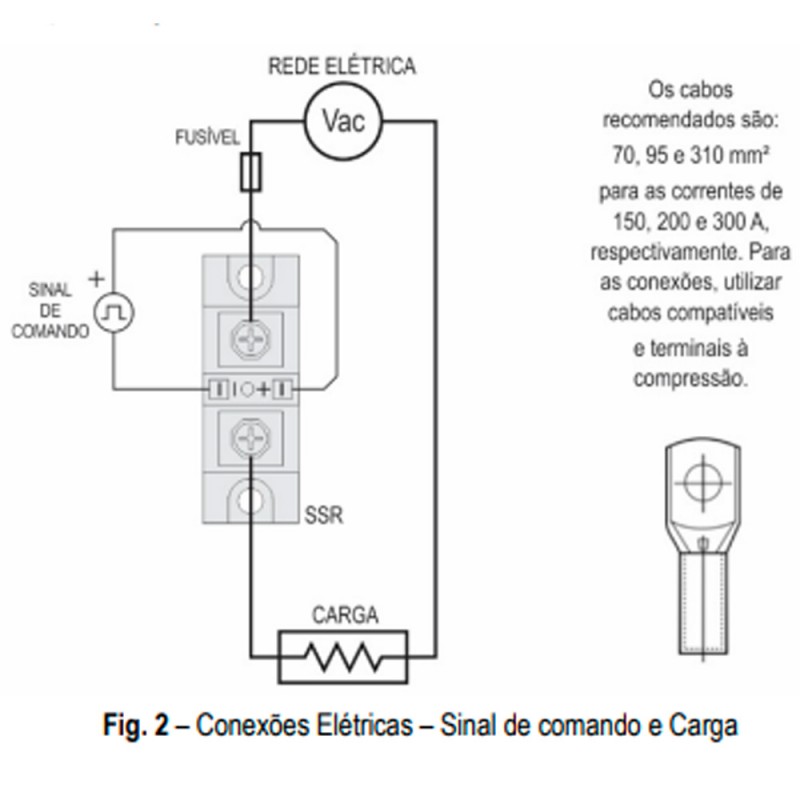

- São duas ligações necessárias: Sinal de comando e ligação com a carga. Na ligação com a carga, um fusível ultra-rápido deve ser utilizado para proteger a instalação. Terminais bem fixados e fios adequados ajudam na eficiência de instalação.

Especificações:
- Código: 8824011300
- Modelo: SSR-48300
- Tensão de operação (47-63 Hz) [Vrms]: 40-480
- Frequência (Hz): 47 a 63
- Transiente de sobretensão [Vpk]: 1200
- Máxima corrente de carga [Arms]: 300
- Mínima corrente de carga [Arms]: 0,15
- Fator de potência mínima (com carga máxima): 0,5
- Faixa de tensão de controle: 3-32 VDC
- Tensão máxima ao ligar: 3.0 VDC
- Tensão máxima ao desligar: 1.0 VDC
- Corrente mínima de entrada [mA]: 7
- Corrente máxima de entrada [mA]: 20
- Capacitância máxima (entrada/saída): 8 pF
- Faixa da temperatura de operação: -40 a 80 °C
- Certificações: CE, UKCA, UL
