8811612420

22788

Descrição:

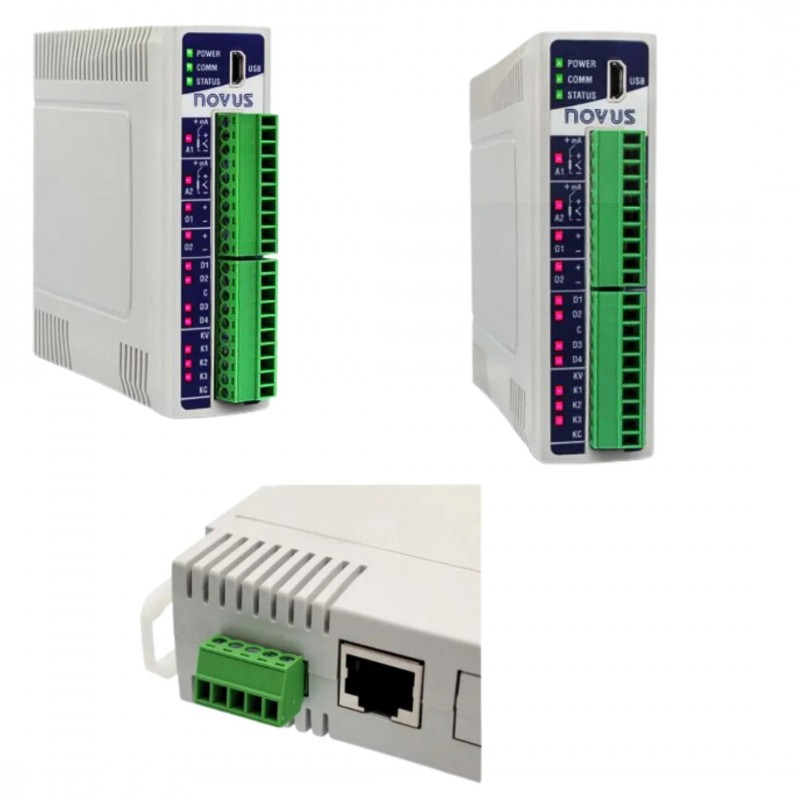

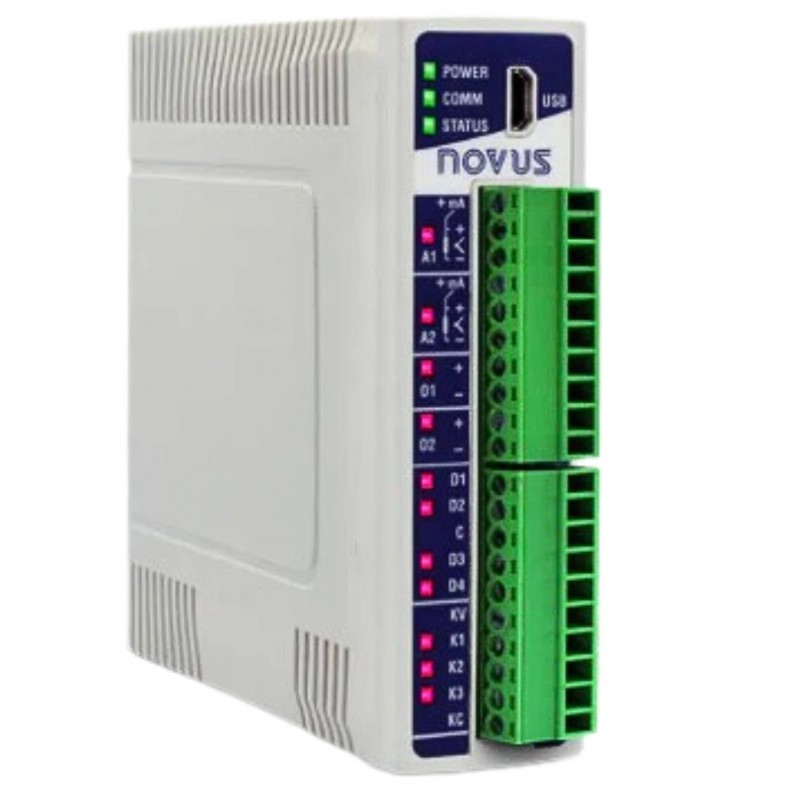

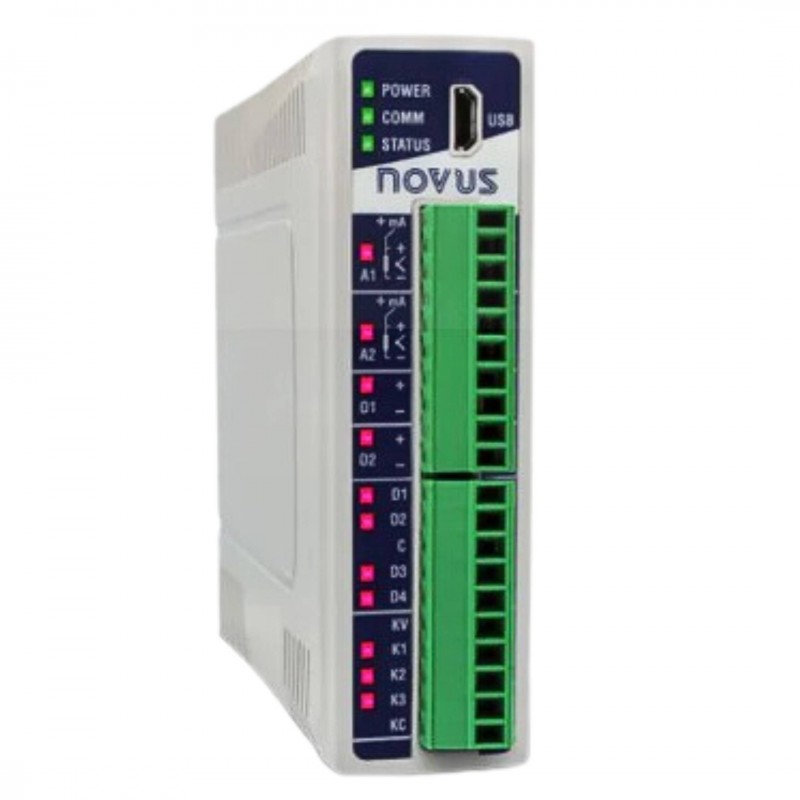

DigiRail Connect é um versátil módulo de I/O que pode ser utilizado como extensão em sistemas de automação de qualquer marca. Suas diversas e combinadas entradas e saídas oferecem sinais analógicos e digitais para leitura ou transmissão em padrão industrial.
Trazendo a Indústria 4.0 ao nível do trilho, a conectividade do DigiRail Connect permite que seja usado como dispositivo escravo Modbus RTU em redes RS485 ou como dispositivo servidor Modbus TCP sob redes Ethernet.

Características Técnicas:
- Modelo:8811612420
- Entradas: DMIX: 8 digitais
- Saídas: DMIX: 8 digitais

Tipos de entrada analógica:
- Termopares J, K, T, N, E, R, S e B
- Pt100, Pt1000, NTC,
- 0-60 m V, 0-5 V, 0-10 V, 0-20 m A, 4-20 m A

Características entrada digital:
- Nível logico 0 : < 0,5 V
- Nível lógico 1 : > 3 V
- Tensão máxima: 30 V
- Corrente de entrada: 30 Vcc (típico) 0,15 mA
Frequência máxima (onda quadrada):
- Contato seco: 10 Hz
- PNP: 250 H z
- NPN: 250 k Hz

Características saída digital:
- Corrente máxima de carga: 500 mA
- Corrente de curto circuito: 200 mA
- Tensão máxima de chaveamento: 30 Vcc
- Tensão mínima de chaveamento: 6 Vcc

Características relé de saída:
- Tipo: SPST-NO e SPDT
- Corrente máxima de carga: 3 A (SPST) / 6 A (SPDT)
- Tensão de chaveamento: 250 Vca
- Adequado para cargas resistivas

Características saída analógica:
- Tipos de sinal: 0-20 mA, 4-20 mA, 0-10 V

Resolução dos canais analógicos:
- Entradas analógicas: 16 bits (65000 níveis)
- Saídas analógicas: 12 bits

Interface de comunicação :
- USB

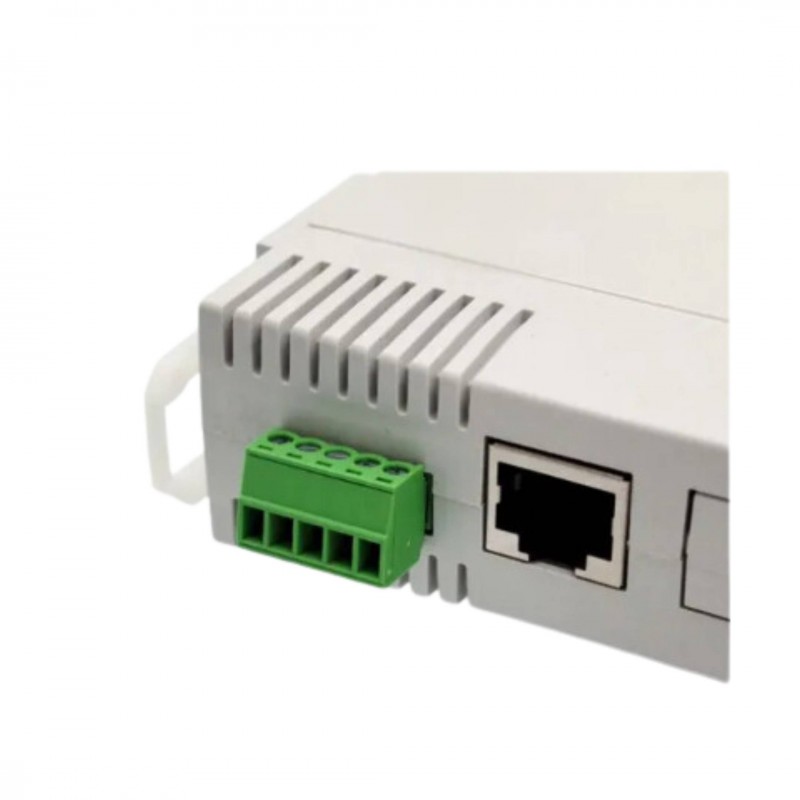

- Ethernet: 10/100 Mb/s, IEEE standard 802.3u
- RS485
- Software: NX perience (pela USB)

Fonte de alimentação:
- Tensão: 10 Vcc a 36 Vcc
- Consumo máximo: 5 W
- Consumo típico: 20 mA

Condições de operação:
- Temperatura: 20 a 60°C ( -4 a 140°F)
- Umidade: 5 a 95 UR, sem condensação
- Alojamento: ABS+PC.
